液壓軟管接頭有哪些類型（液壓管接頭型號及圖片）

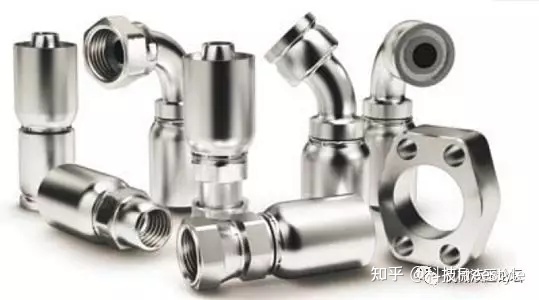

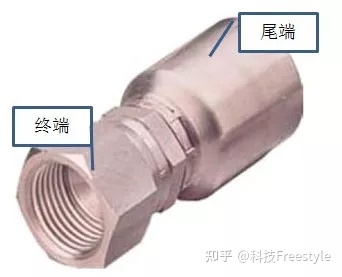

液壓接頭是連接液壓管路與液壓管路，或管路與液壓元件的之間的連接元件，液壓接頭包含軟管用液壓接頭和硬管用液壓接頭，這里僅介紹軟管用液壓接頭，液壓軟管接頭一段連接液壓軟管（稱為尾端），另一端連接其他元件（終端），為了保證與其他元件連接的兼容和無泄漏密封，液壓軟管接頭的終端需要遵循通用的接口標準進行設計，尾端的主要作用就是保證接頭與軟管連接的長久密封。

從接口的形式可以分為如下幾種：

1.O型圈端面密封軟管接頭

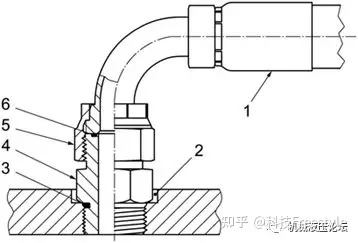

1.軟管接頭 2.油口 3.O型圈4.接頭5.螺母6.O型圈，當螺母5與接頭體的外螺紋旋合時，隨著擰緊力矩的增大，軟管接頭與接頭體（件4）的端面之間接觸并壓緊，接頭4端面的O型圈產生彈性變形，與件6和件4端面充分接觸并產生壓力，起到密封作用。安裝過程中需要特別注意，安裝前檢查密封圈。

2. 24°錐密封端軟管接頭

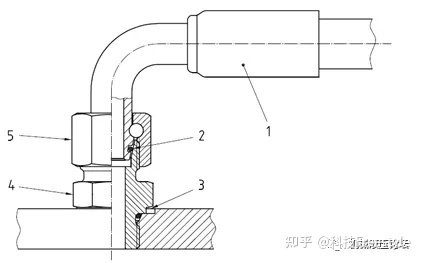

1.軟管接頭2.O型圈3.油口4.接頭5.螺母，當螺母5與接頭體（件4）的外螺紋旋合時，隨著擰緊力矩的增大，軟管接頭外錐面與接頭體（件4）內錐面之間接觸并壓緊，軟管接頭1外錐面的O型圈產生彈性變形，與件6和件4錐面充分接觸并產生較大的壓力，起到密封作用，由于錐面的杠桿作用，錐面間的壓力更大，密封效果理論上更好。安裝過程中需要特別注意，安裝前檢查密封圈。

3.法蘭端軟管接頭

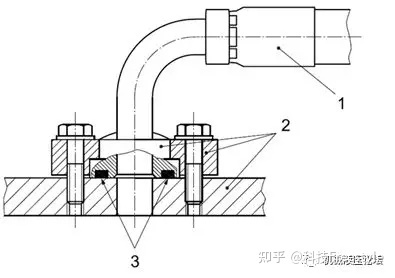

1.軟管接頭2. 油口、法蘭頭、法蘭壓板3.O型圈，軟管接頭的法蘭頭被法蘭壓板壓在油口上，當螺栓擰緊力矩增加時，螺栓產生很大的預緊力，螺栓預緊力通過法蘭壓板，把法蘭頭緊緊地壓在油口，法蘭頭上的O型圈（件3）被壓的發生變形，軟管接頭（件1）的法蘭頭端面和油口面充分接觸并產生的壓力，起到密封作用，由于使用高強度螺栓，接觸面間的壓力很大，密封效果理論上非常好。安裝過程中需要特別注意，安裝前檢查端面O型圈。

4.螺柱端軟管接頭

接頭螺紋根部帶有O型墊圈，接頭通過螺紋與油口連接時，O型圈與油口端面貼合起到密封作用。

5.37°擴口端軟管接頭

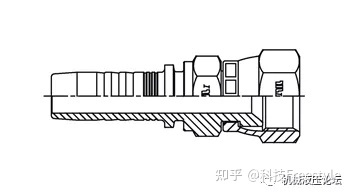

1.軟管接頭2. 螺母3.鋼管4.套管，當螺母2與接頭體（件1）的外螺紋旋合時，隨著擰緊力矩的增大，軟管接頭外錐面與鋼管（件3）內錐面之間接觸并壓緊，軟管接頭1件3錐面充分接觸并產生較大的壓力，起到密封作用，由于錐面的杠桿作用，錐面間的壓力更大。

液壓管接頭選取的過程中需要考慮接頭的最大工作壓力、工作溫度、接口尺寸、適用的管內外徑尺寸、安裝是否方便、是否經濟等多種因素選取。接頭的最大工作壓力應不低于軟管的最高工作壓力。
