圖解液壓快速接頭內部結構（液壓快速接頭內部結構原理）

液壓快速接頭是一種常用的液壓管路連接方式，以其拆卸方便而得到廣泛應用。下面跟隨小編來看看接頭的內部是如何構造的，以加深對其工作原理的了解。

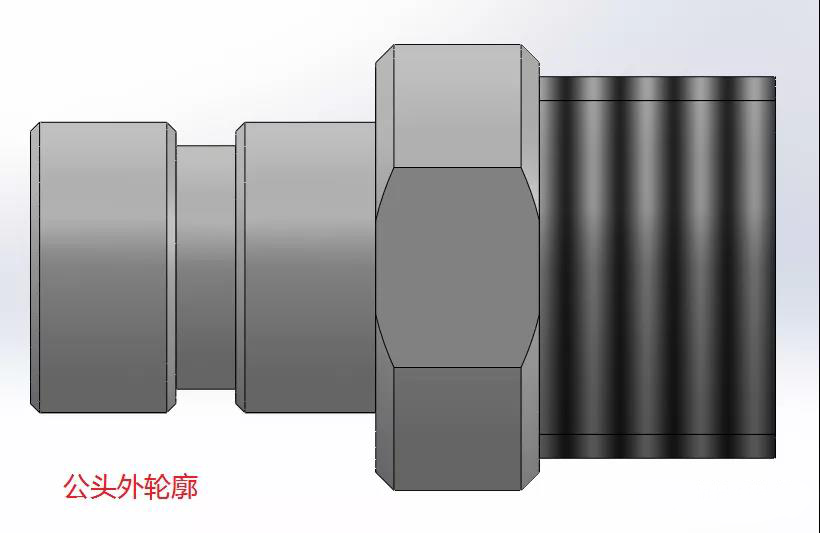

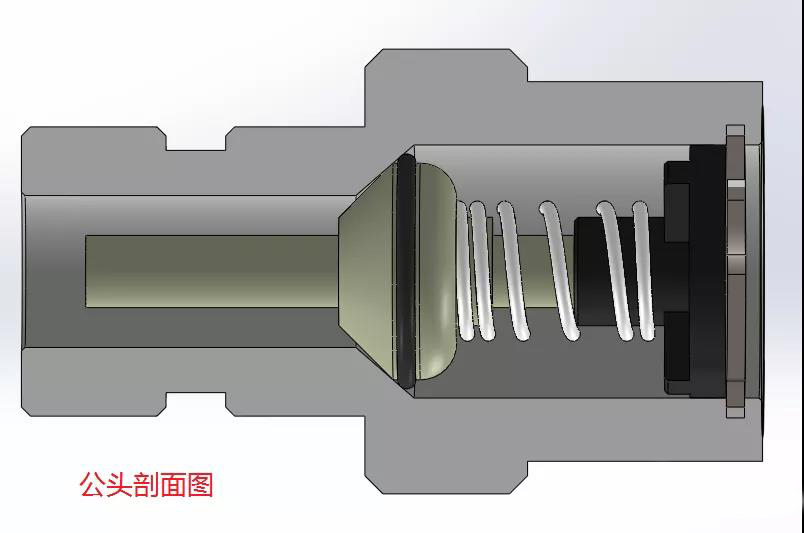

1.公頭

公頭未與母頭裝配時閥芯在彈簧力的作用下保持封閉，管路不通。公頭一般以螺紋連接的方式固定在閥板上，閥板中的螺紋孔需加密封圈保持密封。

2.母頭

母頭一般安裝在液壓軟管上，和公頭一樣，在不連接時保持關閉。

3.裝配體

公頭與母頭裝配時，一只手拿軟管，一只手往后推動母頭外殼，使公頭中心線與母頭中心線同軸（非常重要，如有傾斜，會很難裝配），把母頭套在公頭上，待母頭與公頭完全對準（定位鋼珠與公頭定位槽完全配合），松開母頭外殼即可連接完畢，連接完后用力拉一下軟管，未有脫落即連接成功。

注意事項：由于液體的不可壓縮性，有時公頭里存在液壓油，此時母頭頂針無法頂開公頭頂針，造成無法連接，這時需用到專用的卸壓工具釋放公頭中的壓力，待壓力釋放完畢后即可正常連接。
